高压屏蔽线缆表面转移阻抗测试技术

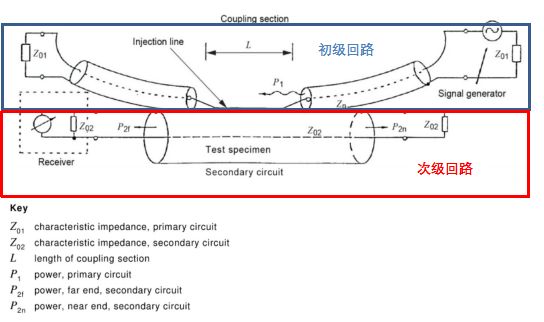

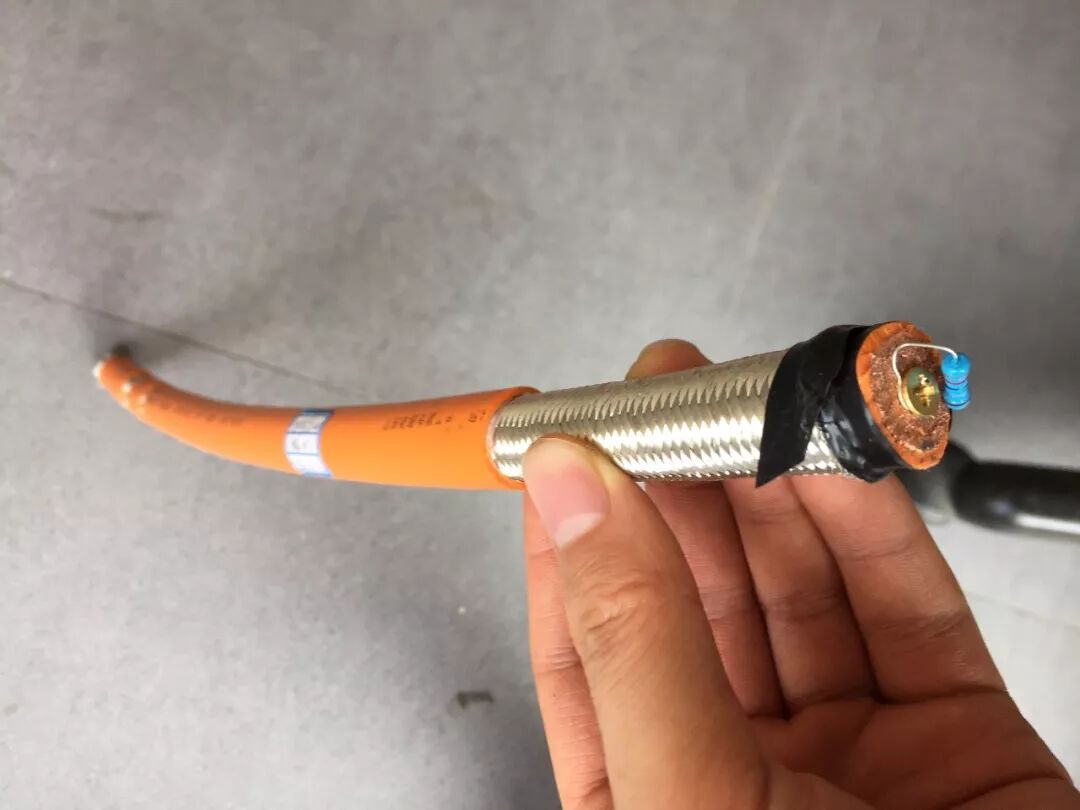

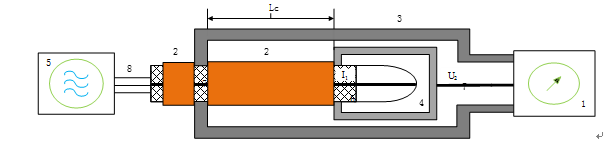

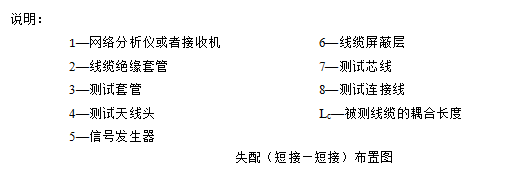

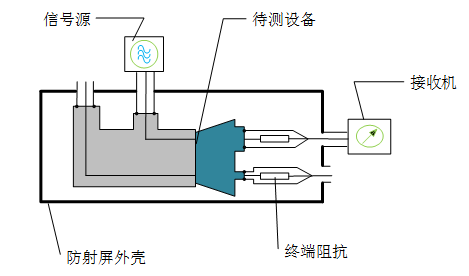

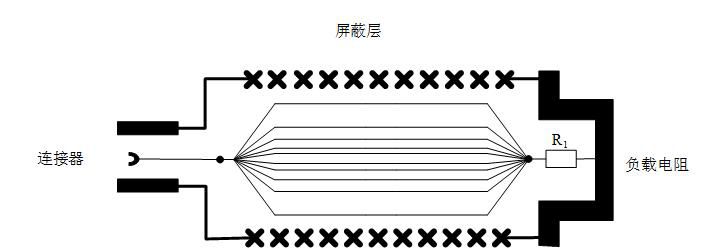

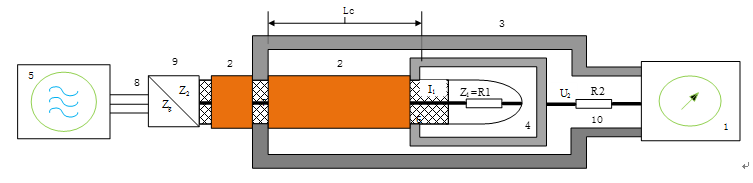

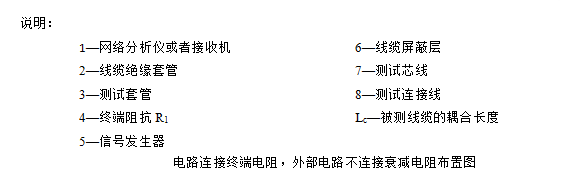

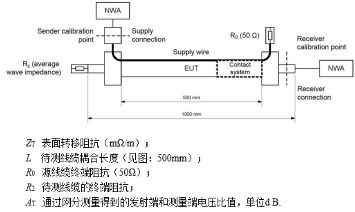

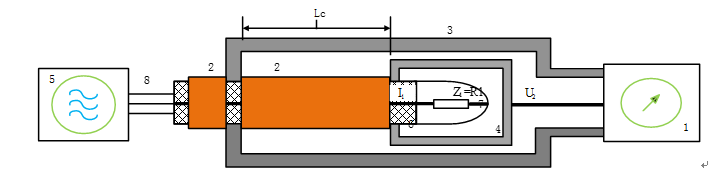

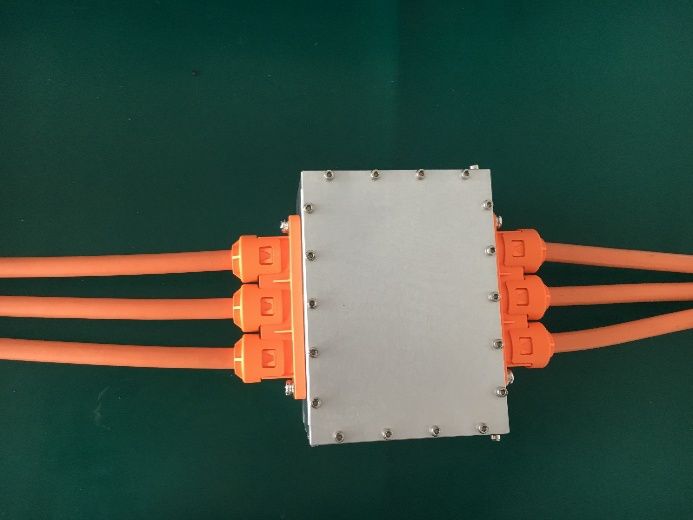

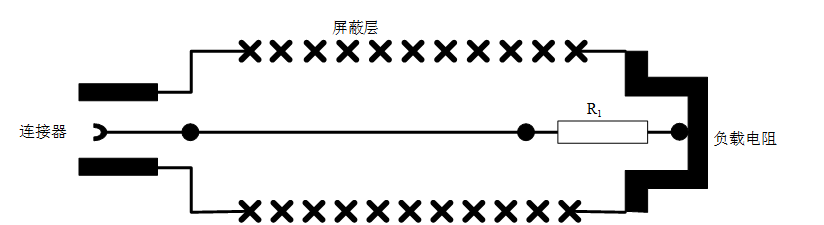

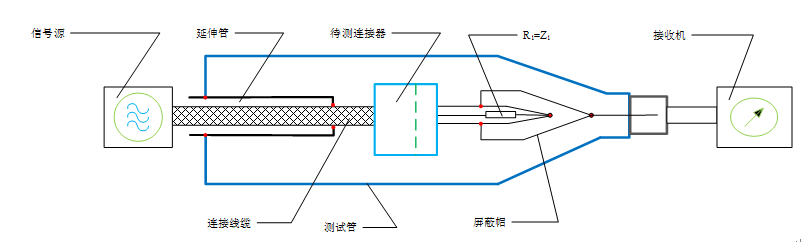

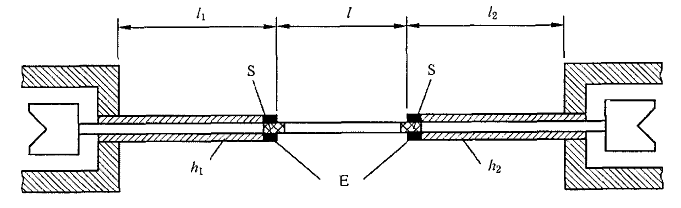

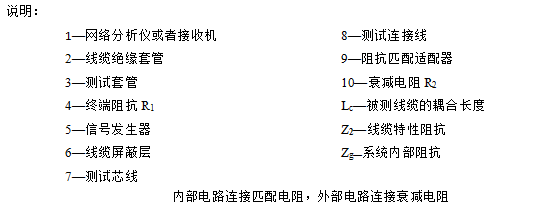

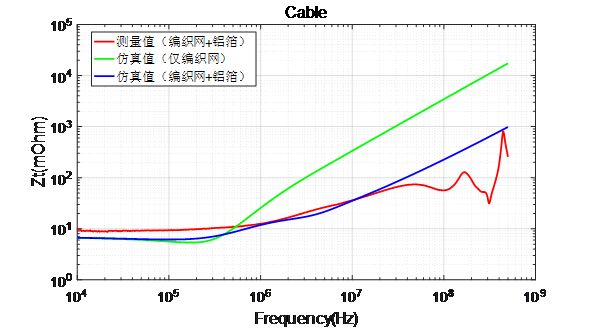

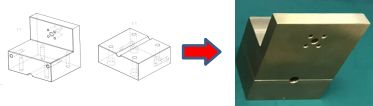

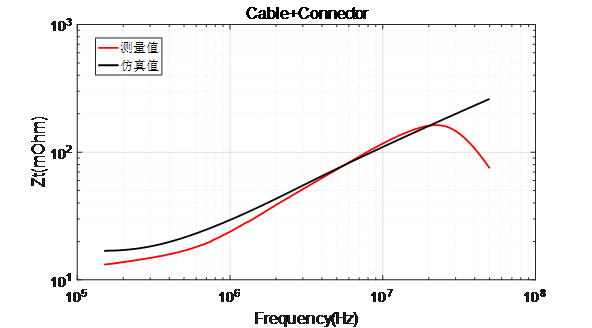

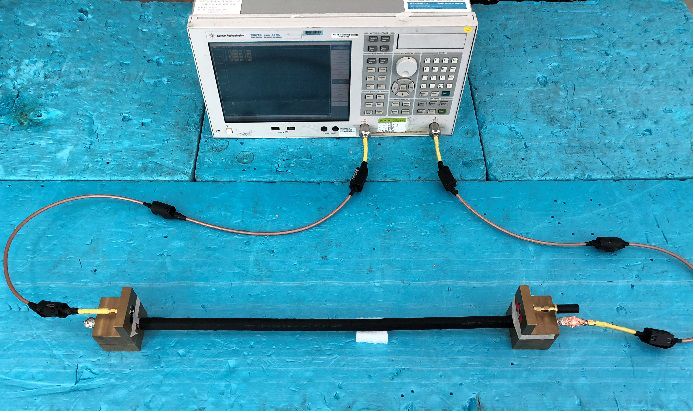

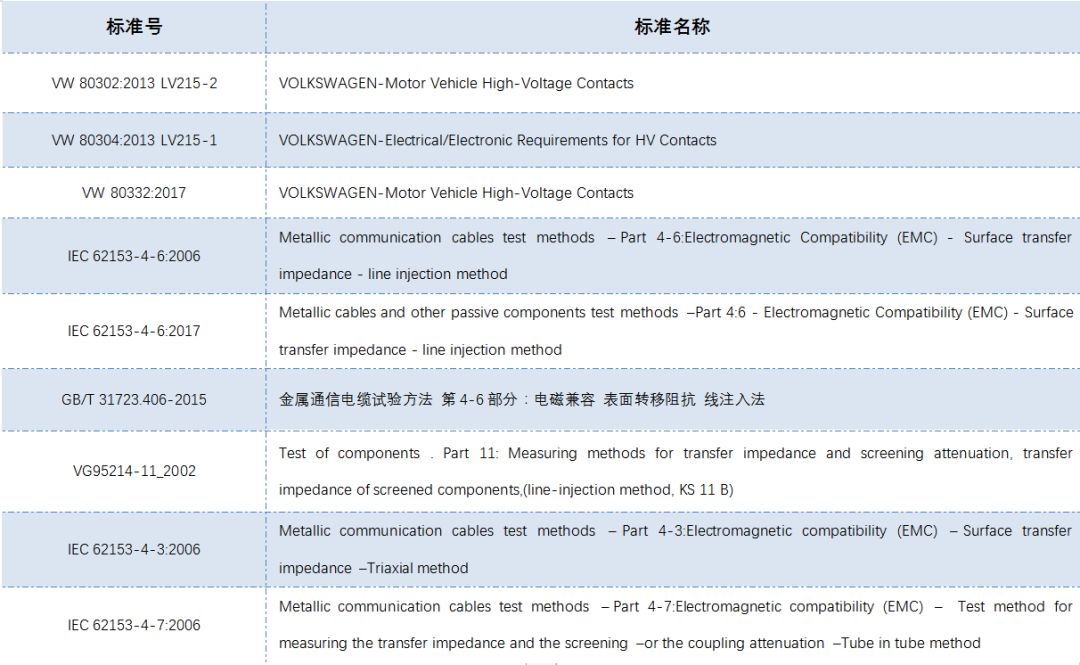

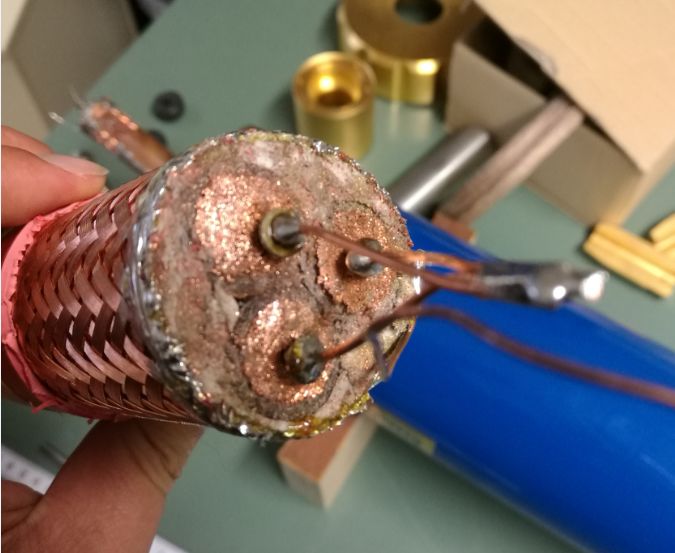

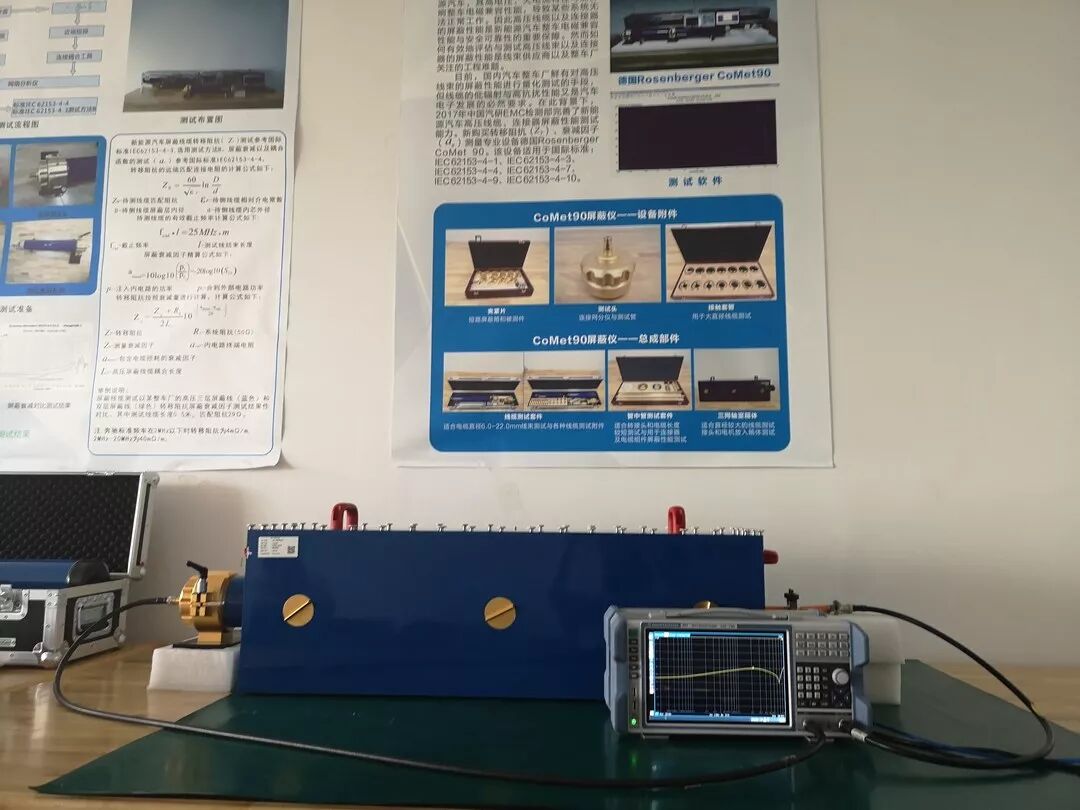

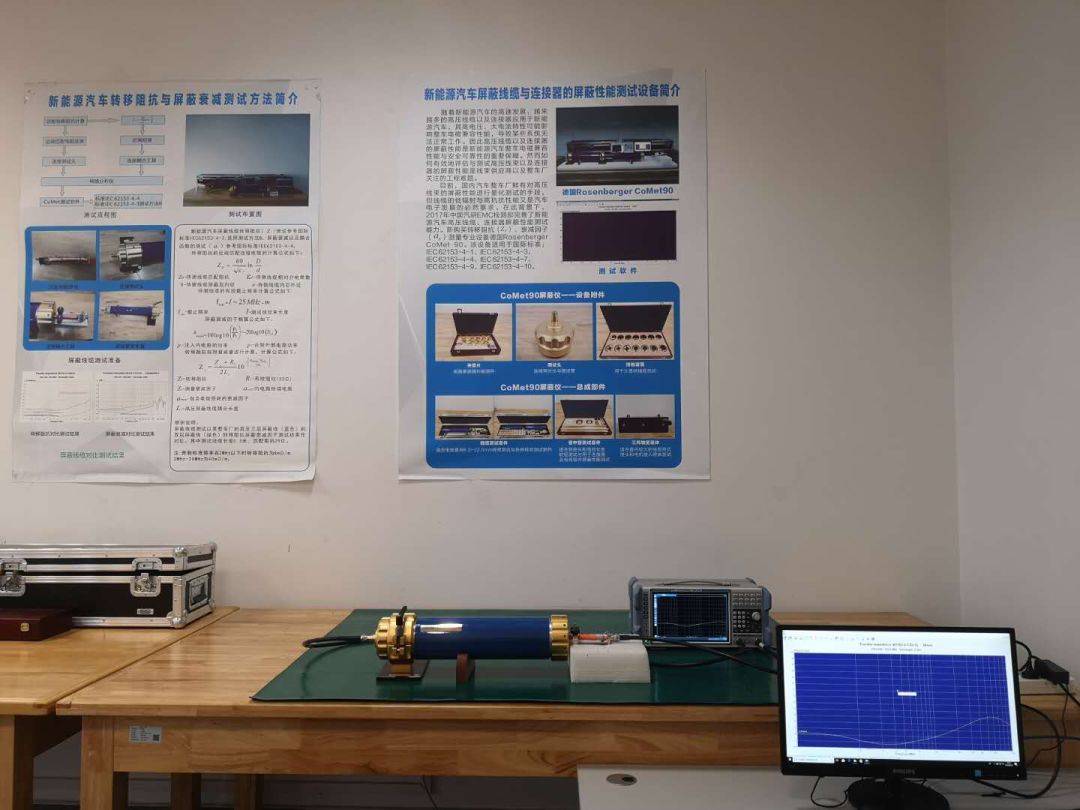

屏蔽线缆（shielding cable）是电磁兼容测试的重要手段,可以有效的抑制电磁干扰。屏蔽线缆的转移阻抗是评估外界的电磁场能量通过线缆屏蔽层的参数。测量屏蔽线缆表面转移阻抗是衡量屏蔽效能（shielding efficiency）的主要方法之一。线注入法和三同轴法是目前主要测量方法。 对于一段电气长度短的均匀线缆，转移阻抗定义为单位长度上内部电路中被测屏蔽线缆的纵向感应电压与外部电路（线注入电路）电流的比值。 线注入法由两个回路组成：初级回路和次级回路。初级回路为注入线与被测线缆的屏蔽层所构成的一段匹配传输线, 它模拟的是外界的辐射场。注入线可由多股平行导线，应沿着耦合长度紧贴着被测屏蔽线缆，和被测屏蔽线缆外导体组成一段输出线作为注入电路。次级回路由被测屏蔽线缆的芯线以及屏蔽层组成。 推荐测试频率：100kHz-500MHz 注：屏蔽线缆的耦合长度与测试的最高频率有关，但不小于300mm。 原则：试验段长度以外的被测线缆应用黄铜或铜管进行屏蔽。屏蔽管应采用焊接或压接的方式在E点处与电缆屏蔽S接触。 在汽车行驶过程中，屏蔽线缆会受到周围环境的影响，研究屏蔽线缆经过高温耐久、盐雾等环境测试之后，屏蔽效能是否会有衰减？研究高温耐久、盐雾等环境测试前后的屏蔽线缆表面转移阻抗。 研究屏蔽线缆的屏蔽效能测试结果与实际系统电磁发射性能的关联程度，即屏蔽线缆屏蔽效能的限值指标，以及当产品正常工作时线缆屏蔽效能的有效性。 研究在相同环境下，同样的样品，线注入法和三同轴法测试结果的一致性。 高压屏蔽线缆、连接器、连接系统总成（带屏蔽）表面转移阻抗测试 高压屏蔽线缆、连接系统总成（带屏蔽）表面转移阻抗测试——三同轴法 IEC62153-4-3-2013、IEC62153-4-4-2015 高压屏蔽线缆、连接系统总成（带屏蔽的线缆及连接器） 9KHz-30MHz测试表面转移阻抗（ZT）评判屏蔽效能 30MHz以上测试屏蔽衰减(as)评判屏蔽效能 测试方法A 测试方法:内部电路连接匹配电阻，外部电路连接衰减电阻 优点：具有很高的截止频率。 缺点：测量的动态范围较低 特点：需要匹配电阻、衰减电阻及阻抗不匹配时需要接入匹配阻抗适配器。 测试布置图： 测试方法B 测试方法：内部电路连接负载电阻，外部电路不连接衰减电阻 优点：具有更高的动态范围 缺点：测试的截止频率较低 特点：只需要接入终端匹配电阻，不需要衰减电阻和阻抗匹配适配器。 测试布置图： 测试方法C 测试方法：失配（短接—短接） 优点：适合测量非常低的转移阻抗值（低于1μΩ/ m和更低） 缺点：电容耦合的影响被初次级电路中的短路所抑制，测试相当敏感。 特点：不需要接匹配电阻也不需要接入匹配阻抗网络。 测试布置图： 高压连接器（带屏蔽），目前仅有的测试连接器屏蔽效能的测试方法。 9KHz-30MHz测试表面转移阻抗（ZT）评判屏蔽效能 30MHz以上测试屏蔽衰减(as)评判屏蔽效能 测试方法：管中管法与三同轴法A,B,C三种测试方法原理一样，以测试方法B举例说明。 优点：可以准确测量连接器的屏蔽效能，目前仅有的连接器的屏蔽效能的测试方法，可以单独测量连接器屏蔽效能。 缺点：测试布置相对复杂；针对不同连接器需要制作不同的屏蔽盒。 测试布置图： |
|
|
|
|
